4低軌道衛星接收器用超薄型散熱材料--石墨銅箔散熱膜

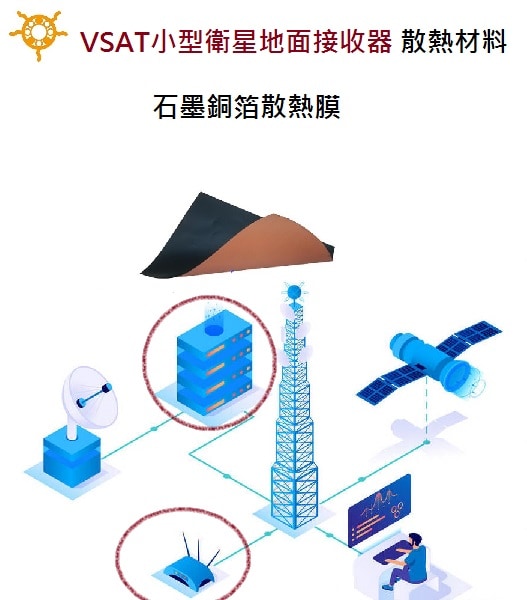

低軌道衛星小型接收器由於需要長時間接收訊號與傳輸，常常遇到熱量累積和散熱困難的問題，這可能導致性能下降甚至損壞。為了解決這個問題，我們研發了石墨銅箔散熱膜產品，這款產品結合了石墨和銅箔的優勢，不僅具有卓越的熱傳導和散熱性能，而且還在輕量化和耐用性方面表現出色，是現代衛星通訊設備領域的理想導熱/散熱材料選擇。
石墨銅箔散熱膜的獨特之處在於其材料結構。該產品採用高純度石墨靶材運用濺鍍工藝和電子級銅箔結合而成，形成了一種高效的熱導通道，可將熱量快速傳遞到衛星接收器的設備與周圍環境中。同時，石墨銅箔散熱膜具有出色的輕量化特性，可以降低整體系統的重量，減少對設備的負擔。
昂筠的石墨銅箔散熱膜:水平熱傳導係數達400( W/mk )，垂直傳導也可達320( W/mk )
產品特性與優勢
-昂筠的石墨銅箔散熱膜是一種兼具散熱及均溫效果的複合材料
-超薄(<1mm)、重量輕，可適用於無風散的密閉環境
-採用卷對卷濺鍍製程將銅箔濺鍍一層奈米級石墨，中間無膠質干擾，散熱效果更優異
-材料本身具有優良的導電及導熱特性，同時有EMI功能，可降低電磁波干擾的問題
-若有局部絕緣需求，可貼Myler片或絕緣膠帶
-相較於常見的人工石墨片具有良好的撓曲性，可耐彎折不脆裂，也沒有掉粉的問題
-適用於各種模切成型加工，可重工且開模容易，能減少後續的工時工序，降低加工費用
-產品寬幅500mm，長度100米/卷
使用方式

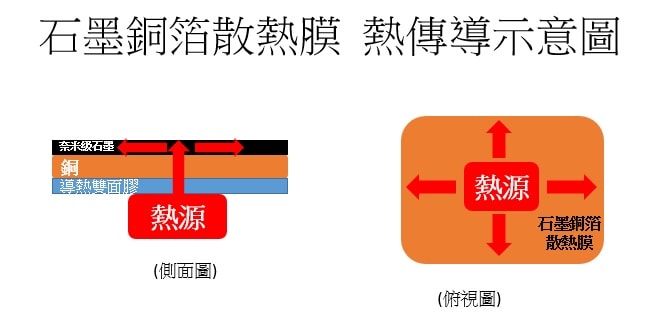

將熱源接觸銅箔面，透過銅箔優異的垂直導熱能力將熱快速傳導到石墨面上，再透過石墨的優良平面傳導能力將熱發散出去
材料厚度選擇
石墨濺鍍僅奈米級，目前均以單面板為主
型號 | 銅箔厚度(um) |
GOS035CC1-P01 | 35 |
GOS070NY4-P01 | 70 |
GOS100CC1-P01 | 100 |
GOS140CC1-P01 | 140 |
*如果降溫效果須達到10度以上，可選擇100um/140um規格，厚銅產品搭配大面積尺寸散熱效果更好**
*SSD實際散熱實驗效果參考: http://www.topnano.com.tw/article-detail.php?id=144
物性表參考-以100um銅箔石墨片為例
基材厚度(mm) | 0.1 |
密度(g/cm3 ) | 8.2 |
耐溫範圍(℃) | 400 |
熱傳導率-水平(W/m K) | 400↑ |
熱傳導率-垂直 (W/m K) | 320↑ |
導電率(S/M) | 2*106 |
耐折彎次數
(180∘折彎) | 100,000↑ |
抗拉強度(水平方向) (Mpa) | ≧28 |
加工方式 | 可卷對卷加工模切，無需包邊，折彎完全不脆裂，不用額外加Film材，可重工。 |
